GYKW VIII系列“看门狗”高压预付费（配ZW32真空断路器）
浏览次数：527
二维码：
添加时间：2023-10-20
简要说明：

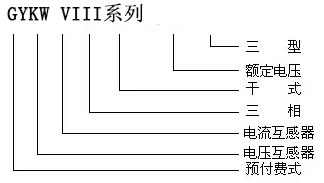

一、 型号及含义
二、产品图样

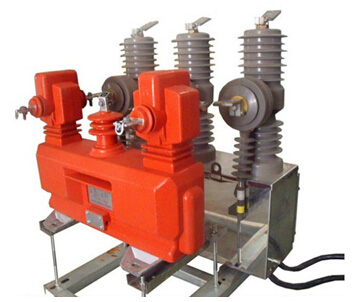

三、产品性能介绍
YFJLS- 6、10型预付费高压计量装置是由户外真空断路器和浇注式组合互感器及电能计量控制箱组成。
干式整体浇注式作计量，适于额定频率50Hz、额定电压10kV及以下户外电力系统中作电能计量用，可为用户提供0.2S级各种变化及双变比的产品。
配备的开关为ZW32-12/D630-20户外真空断路器,采用真空灭弧的原理，利用了弹簧/永磁操作机构实现开关的分合闸。电压为12kV，50Hz三相交流的户外配电设备。此断路器适用于农网配电系统，户外变电站出线，城网中作为分段开关及工矿企业配电系统中作保护控制或电网频繁操作的场所等来开断，关合，电力系统中的负荷电流、过载电流及短路电流。
四、 产品执行的标准
1. GB1207—2006电压互感器；
2. GB1208—2006电流互感器；
3. GB311.1—1997高压输变电设备的绝缘配合；
4. GB17201-2007组合互感器。
五、使用条件
1. 该产品适用于频率为50Hz的10kV或6kV三相交流电力系统中；
2. 环境温度：-25℃～45℃；
3. 海拔高度：2000m及以下；
4. 相对湿度：不大于85%；
5. 使用地点不允许有较强的震动冲击和较强的外磁感应强度。
六、各主要部件结构特征
1. 断路器主要技术参数：
序号 | 项目 | 单位 | 参数 |
1 | 额定电压 | kV | 12 |
2 | 额定电流 | A | 630 |
3 | 额定频率 | Hz | 50 |
4 | 额定短路开断电流 | kA | 20 |
5 | 额定峰值耐受电流 | kA | 50 |
6 | 额定短路关合电流 | kA | 50 |
7 | 额定短时耐受电流 | kA | 20 |
8 | 机械寿命 | 次 | 10000/100000 |
9 | 额定短路开断电流次数 | 次 | 30 |
10 | 工频耐压（1min）相间/断口对地 | kV | 42/48 |
2. 断路器调整后达到的技术参数
序号 | 项目 | 单位 | 参数 |
1 | 分闸速度 | m/s | 1.1±0.2 |
2 | 合闸速度 | m/s | 0.6±0.2 |
3 | 分闸时间 | ms | ≤100 |
4 | 合闸时间 | ms | ≤30 |
5 | 触点开距 | mm | 9±1 |
6 | 触点行程 | mm | 3±1 |
7 | 三相分合不同期 | ms | ≤1 |
8 | 触头合闸弹跳时间 | ms | ≤2 |
9 | 各相高压导电回路电阻 | uΩ | ≤100 |
10 | 操作电源 | V | 交流220 |
七、外形及安装尺寸
1. 整体浇注式组合互感器适用于额定频率50Hz、额定电压10kV或6kV户外电力系统中作电能计量，产品密封性能良好，互感器三防性能好，等级高，质量优于GB17201-2007《组合互感器》。高压磁套防污等级为Ⅲ级，爬电比距大、耐污染与潮湿，一次及二次防护严密，防窃电能力强，公司可为用户提供0.2S、0.2、0.5S、0.5级多种变比及双变比的产品。
其主要技术参数：
1) 额定一次电压：10kV、6kV；
2) 额定二次电压：0.1kV；
3) 额定一次电流：5-600A；
4) 额定二次电流：5A或1A；
5) 电压互感器的额定容量：20VA；
6) 电流互感器的额定容量：10VA；
7) 额定功率因数：0.8（滞后）；
8) 额定绝缘水平：10kV产品:12/42/75 kV；
6kV产品:7.2/32/60 kV；
准确度等级：0.2级；0.2S级，0.5S级，0.5级；
9) 绕组温升：≤55K；
10) 整机工频耐压：10kV产品：一次对二次及地之间42kV，1分钟，二次对地之间3kV，1分钟；6kV产品：一次对二次及地之间38kV，1分钟，二次对地之间3kV，1分钟；
八、产品原理图

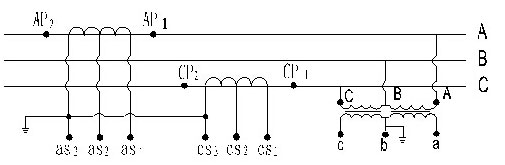

计量部分：（单变比）

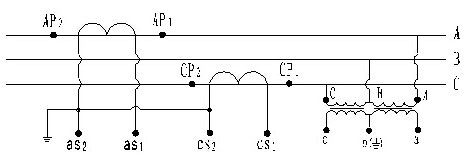

（双变比）
九、外形尺寸及安装图

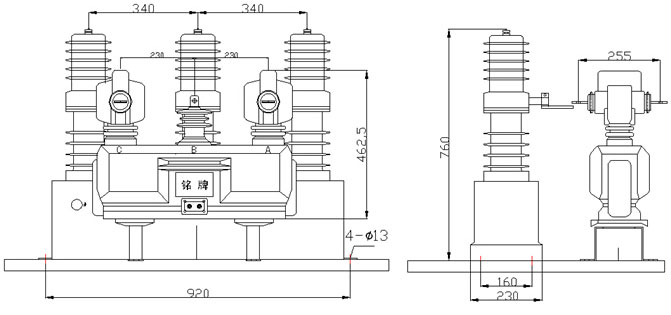

外形尺寸图：
十、运输及安装需求
1. 运输过程中主体、表箱不得翻转倾斜，并要采取防震措施。起吊时须水平起吊。
2. 在投入运行前应检查计量箱，核对操作元件的额定电压，额定电流与实际情况是否相符。
3. 产品的存放应选择干燥、通风、防潮、防震、防有害气体侵袭的室内。长期存放应定期检查环境是否符合要求，各部件是否完整。
十一、订货须知
订货时应详细说明产品的型号、名称、数量、电流互感器变比、等级、操作场所及交货日期。
附开关部分原理图：
