SIG-WS300 系列数显温湿度控制器

一、产品概述

该装置以单片机为核心，使用数字传感器。对两路温度两路湿度进行实时测量控制，并以数字方式显示。可以根据实际温湿度测控的需要，分别对温湿度上下限和回差分别进行设置，实现对被测环境的温湿度自动调节。该装置精度高，工作稳定。适用于各种需要对温湿度进行检测控制的场合。特别是电力系统各种高低压开关柜箱式变电站的防凝路保护。

二、技术参数

1、测量范围

温度：-40℃至+70℃

湿度：10%RH至98%RH

2、测量精度及分辨率

温度：精度 ±0.5℃ 分辨率 0.1℃

湿度：精度 ±4.5%RH 分辨率 1RH%

3、参数设置范围

温度上限设置范围：20℃至50℃，环境温度高于该值启动风机。

温度回差设置范围：1℃至30℃，温度上限减温度回差的值，为停止风机的温度值。

湿度上限设置范围：60%RH至90%RH，环境湿度高于该值，启动加热、风机

湿度回差设置范围：1%RH至50%RH，湿度上限减湿度回差的值，为停止加热、风机的湿度值。

4、加热、风机触点：无源触点，容量5A/250V AC

5、适用电源：AC/DC220V或AC/DC110V

6、装置功耗：<5w<>

导轨安装、嵌入安装；开屏尺寸：45X45

7、外形尺寸：72mm×72mm×68mm

8、安装尺寸：67mm×67mm

9、使用环境：温度： -40℃至+60℃

相对湿度：≤95%RH

周围无导电尘埃或导致绝缘损坏的腐蚀性气体霉菌等。

三、装置介绍

1， 两路温湿度测控，双排数码管数字显示。

2， 参数可根据实际温湿度测控需要调整。

3， RTU方式MODBUS通讯规约，485接口。

4， 传感器接线错误指示。

5， 嵌入式安装。

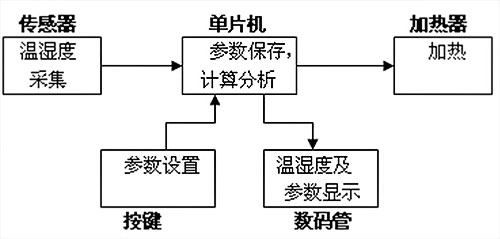

四、工作原理

五、操作说明

5.1 温湿度显示功能使用方法

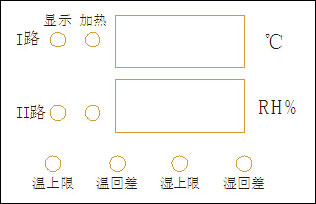

按“设置”进入设置界面，此时I路、II路灯亮，数码管上排显示“TH1”，下排显示“TH2”。按“确认”键，此时I路灯闪烁，按“△”“▽”键可切换I路灯闪烁和II路灯闪烁。I路灯闪烁时，按“确认”键进入I路温湿度参数设置界面；II路灯闪烁时，按“确认”键进入II路温湿度参数设置界面.

以参数“第I路温度上限”为例，说明参数设置的方法。(TH1表示一路温湿度，TH2表示二路温湿度)

1、按“设置”键相应参数的指示灯点亮，同时上排LED显示“TH1”，表明当前设置为第I路温湿度的参数，下排LED窗口显示该参数已设定的数值，按“设置”键可在不同参数间巡回切换。

2、按“设置”键切换参数，当上排LED显示“TH1”且“温度上限”指示灯点亮时，按“确认”键进入设置状态，同时常亮的指示灯变为闪烁状态，此时可对参数“第I路温度上限”重新设置。

3、按“△”“▽”键，可修改参数“第I路温度下限”的设定值。

4、按“确定”键，“第I路温度上限”设置完毕，指示灯停止闪烁，恢复常亮状态再次按“设置”键，可参照上述步骤选择设置下一参数值。

5.2 通信功能(选配)

在组网通信时需要正确设置通信参数（包括地址码和波特率），通信地址码和波特率的设置可通过按键来设置完成，按“设置”键切换参数到“地址”或“波特率”界面，按“确定”键，相应指示灯变为闪烁状态，、按“△”“▽”键，可修改相应参数的设定值。按“确定”键，设置完毕，指示灯停止闪烁，恢复常亮状态。波特率的设置值为1200bps、2400bps、4800bps、9600bps可供选择，通信地址的设置值为0～255可供选择。

注： 在参数设置和修改状态下，10秒无任何操作，则LED显示退出到温湿度循环显示状态下，不保存新参数。

说明：环境温度高于等于温度上限值时，启动风机。低于（温度上限-温度回差）时停止风机。

环境湿度高于等于湿度上限值时，启动加热、风机。低于（湿度上限–湿度回差）时停止加热、风机。

当装置显示“E0“时，说明传感器与装置无法通讯，可能是由于传感器接线错误或短线。

六、特殊说明

本说明仅针对降温型温湿度控制器，如有特殊要求，可于订货时说明，本公司将根据订货要求制作针对性强的型号。订货时请注明温湿度路数及传感器线长。

七、开孔尺寸

1．主机尺寸：72mm×72mm×68mm

开孔尺寸：67mm×67mm

面板嵌入式安装

2．传感器尺寸如下图

(1)35mm导轨安装

(2)螺钉紧固安装孔径4mm孔距37mm

八、端子图

SIG-WS300装置后端子图(两路温湿度)

SIG-WS300装置后端子图(一路温湿度)
