无线测温装置及系统

SIG-WW2000电气接点无线测温系统

所属分类:无线测温装置及系统
浏览次数:670
二维码:


添加时间:2023-10-20
简要说明:
无线测温监控系统主要用于手车开关、变压器高低压侧套管、刀闸开关、电缆接头、穿墙套管等高压电气接点的在线监测、显示、预警及报警等。

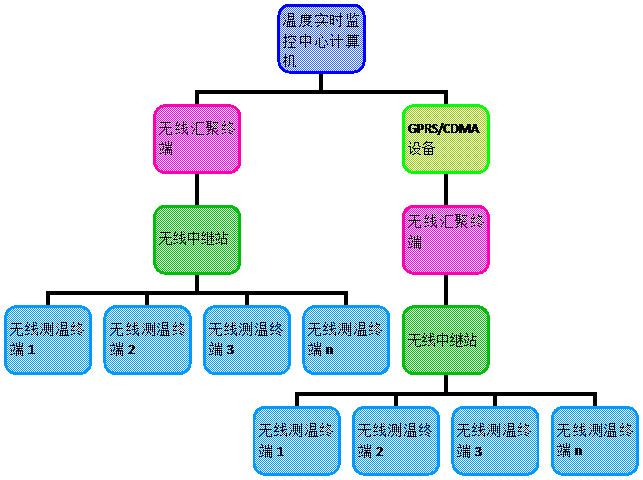

1.系统概况

无线测温监控系统主要用于手车开关、变压器高低压侧套管、刀闸开关、电缆接头、穿墙套管等高压电气接点的在线监测、显示、预警及报警等。

1.1 测温终端

1.1.1 SIG-WW2000型测温终端:主要应用于监测电气连接点的温度变化,安装在变压器高低压侧套管、刀闸开关、电缆接头、穿墙套管等位置,并对接点的温度变化实时监控,通过无线方式将数据传输给汇聚终端或中继。

1.1.2 SIG-WW2000型测温终端:主要应用于监测电气连接点的温度变化,安装在母排、手车开关动触头接点等位置,并对接点的温度变化实时监控,通过无线方式将数据传输给汇聚终端或中继。

1.2 汇聚终端

通过无线方式采集并管理测温终端的温度数据,液晶面板显示测温终端的安装位置及实时温度,同时提供RS232 、RS485、网络接口等(接口根据客户定制可选)把测温终端采集上来的温度数据传输到监控中心。

1.3 中继

通过无线方式采集并管理测温终端的温度数据,液晶面板显示测温终端的安装位置及实时温度,并把温度数据再次通过无线方式传输给汇聚终端,同时还可以提供RS232 、RS485、网络接口等(接口根据客户定制可选)把测温终端采集上来的温度数据传输到监控中心。

2.测温终端

2.1 SIG-WW2000型测温终端

测温终端主要适用于电压(6KV-500KV)范围内刀闸触点、主变套管、母联、穿墙套管、线缆接头等易发热点均可监测。

2.1.1 主要技术参数:

2.1.1.1 频率范围: 433MHz-434.79MHz (免申请)

2.1.1.2 输出功率:>+20dbm

2.1.1.3 传输距离:≥800m (无阻挡)

2.1.1.4 发射电流: 90mA

2.1.1.5 测量循环周期:t*5秒(可以用户设置)

2.1.1.6 工作电源:电池(可更换)

2.1.1.7 电池及整机寿命:8~10年(视测量时间间隔而定)

2.1.1.8 测量温度:-55℃ ~ +125℃(YGWT-2000S/P可达500度)

2.1.1.9 测量精度: ±0.5℃

2.1.1.10 防水级别:IP68(适用于室内外)

2.1.1.11 尺寸: 直径70mm×高度60mm 连接线长度150mm

2.1.1.12 重量: <160g

2.1.1.13 安装方式:由于安装位置不同

2.2SIG-WW2000型测温终端

测温终端主要适用于电压(6KV-500KV)范围内刀闸触点、主变套管、母联、穿墙套管、线缆接头等易发热点均可监测。

2.2.1 主要技术参数:

2.2.1.1 频率范围: 433MHz-434.79MHz (免申请)

2.2.1.2 输出功率:>+20dbm

2.2.1.3 传输距离:≥800m (无阻挡)

2.2.1.4 发射电流: 90mA

2.2.1.5 测量循环周期:t*5秒(可以用户设置)

2.2.1.6 工作电源:电池(可更换)

2.2.1.7 电池及整机寿命:8~10年(视测量时间间隔而定)

2.2.1.8 测量温度:-55℃ ~ +500℃

2.2.1.9 测量精度: ±0.5℃

2.2.1.10 防水级别:不防水(仅适用于户内)

2.2.1.11 尺寸:内环直径50mm×外环直径79.6mm×高64mm 传感器长度50mm

2.2.1.12 重量:<50g

2.2.1.13 安装方式:推荐安装在断路器动触头臂位置。

特别提示:

安装前特别注意:每个测温终端上标有“01-001”即“频点-地址”频点:为测温终端无线发送的频率段,与汇聚终端或中继频点一致。“地址”:为装置ID,此频点内。安装时要记录每个ID安装的位置,便于在后台软件和汇聚终端、中继输入安装位置。

3.汇聚终端/中继

本型号适合镶嵌在开关柜面板上。在433MHz频段上实现和多个无线测温终端采集温度数据的通讯,并可以向无线测温终端发送指令,在整个测温系统中其处于核心地位,由它来调节整个无线通讯的网络。通过连接计算机上安装运行的设置软件实现对型线测温终端设置,也可设置为中继模式(距离较远时使用)。

装置为液晶屏显示方式,可直观地实时显示所有监测点的温度变化,并设有圣光报警等信息,还配有多路无源输出端子,支持无线、有线等多种通讯方式,组网灵活方便,实时远程智能操控。

3.1 主要技术参数

3.1.1 频率范围:433MHz-434.79MHz (免申请)

3.1.2 接受距离:≥ 800m (无阻挡)

3.1.3 输出功率:>+25dbm

3.1.4 接受灵敏度:-123dbm

3.1.5 显示方式:液晶显示

3.1.6 湿度显示:1-3路湿度(可选)

3.1.7 输出接口:两路无源报警输出

3.1.8 防水级别:不防水,适用于室内(要在户外使用时要加防水箱)

3.1.9 接口方式:RS232、RS485、RJ45以太网接口(可选)

3.1.10 通信协议:自定义、部颁CDT、Modbus协议、短信报警(短信猫和SIM卡)

3.1.11 管理个数:大可管理1023个测温终端

3.1.12 电源:AC85至265V DC100至360V

3.1.13 功耗:≤1.5W

3.1.14 开孔尺寸:110mm*110mm

3.1.15 安装方式:嵌入式安装螺丝固定
