1、耐张线夹作用
锚固金具,又称紧固金具或耐张线夹。这种金具主要用来紧固导线的终端,使其固定在耐张绝缘子串上,也用于避雷线终端的固定及拉线的锚固。锚固金具承担导线、避雷线的全部张力,有的锚固金具亦作为导电体。
2、耐张线夹分类
(1)螺栓型耐张线夹,用于将导线固定在耐张转角杆塔绝缘子串上,适用于固定中小截面导线。
(2)压缩型耐张线夹,一种是将导线固定在耐张绝缘子串上适用于大截面导线,另一种是将地线固定在耐张杆上。
(3)楔型耐张线夹,将地线固定在耐张杆上。
3、耐张线夹型号表示
(1)NLD--1、2、3…表示。型号含义为:N一耐张线夹;L—螺栓型;D—倒装式;如NLD—1,表示1型螺栓倒装式耐张线夹。
(2)以字母NY表示。N一耐张线夹,Y一压接型“一”后面数字为标称截面。
(3)以字母NB表示。N一耐张线夹,B—爆压型“一”后面数字为标称截面。X-楔型
4、耐张线夹类型图片

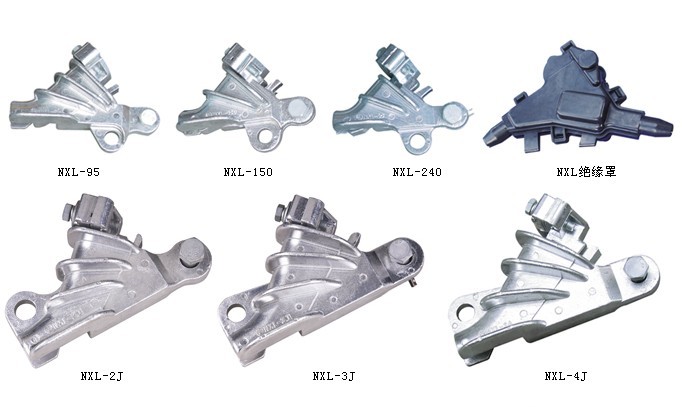

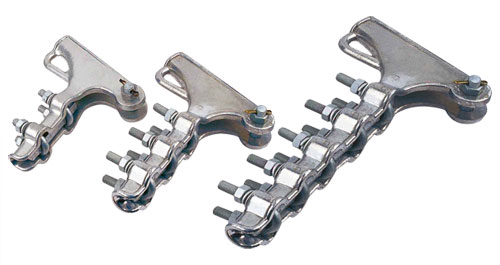

4.1铝合金螺栓式
4.2楔形
4.3压缩式

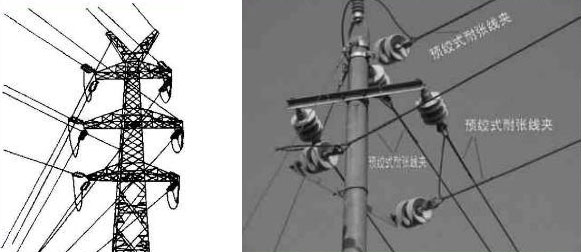

5、耐张线夹安装实例
